Трубопровод — это не только трубы. Это сложная система деталей, каждая из которых влияет на срок службы, безопасность и простоту обслуживания. В этой статье говорю о ключевых элементах: сварных деталях, опорах и крепеже, объясняю, как они подбираются, какие проблемы чаще всего встречаются и как их предотвращать.
Содержание

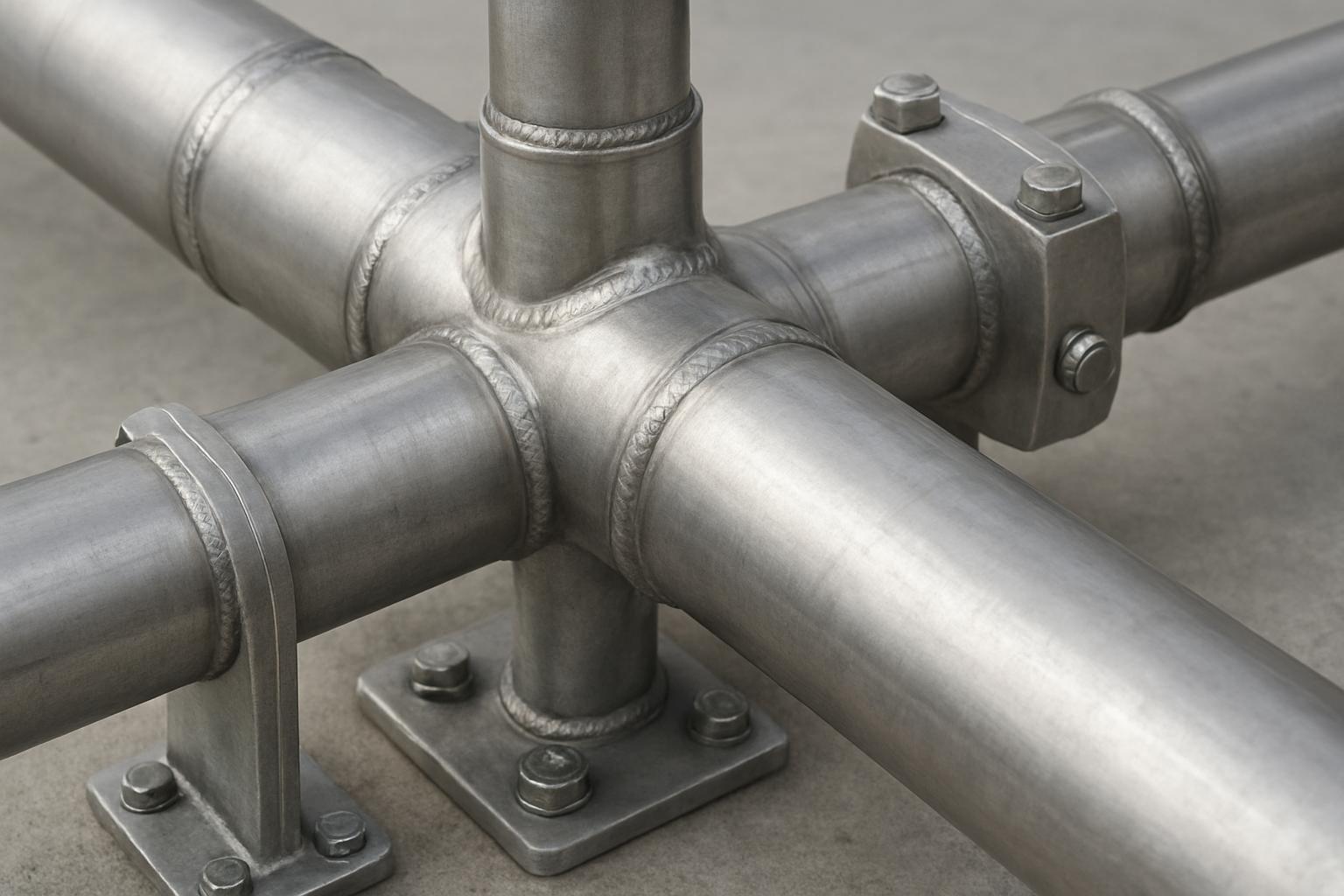

Что включает в себя конструкция трубопровода
Трубопровод состоит из прямых участков, ответвлений, переходников, фланцев, компенсаторов и опорной системы. Все эти элементы работают как единое целое: ошибка в одной точке быстро проявится в другом месте.
Важно думать не только о прочности металла, но и о подвижности системы. Тепловое расширение, вибрации, коррозия и осадки фундамента — реальные факторы, которые проектировщик должен учитывать заранее.
Коротко о типах сварных деталей
Сварные детали трубопроводов включают тройники, отводы, переходы, заглушки, патрубки и секции с усилением. Они могут быть фабричными или выполненными на месте под конкретный проект.
Часто применяют элементы, изготовленные из листовой или сортовой стали, реже — из нержавеющих сплавов или специальных коррозионностойких материалов. Выбор зависит от рабочей среды: температура, давление и наличие агрессивных сред определяют материал и технологию сварки.
Список типичных сварных фитингов
Тройники и крестовины
Отводы радиусные и фасонные
Переходы концентрические и эксцентрические
Фланцевые патрубки и штуцеры
Усиленные секции и опорные пластины
Технологии сварки и требования к качеству
Выбор метода сварки — ключевой шаг. Ручная дуговая сварка, сварка в среде инертного газа, плазменная и автоматическая под флюсом — все имеют свои преимущества и ограничения.
Для ответственных соединений предпочтительна автоматизация: стабильность сварочного шва выше, вероятность дефектов ниже. Тем не менее, даже автоматическая сварка требует строгого контроля и квалификации персонала.
Контроль и дефектоскопия
После сварки обязательны визуальный осмотр, измерение размеров шва и НК-методы: ультразвук, рентген, магнитопорошковый контроль. Эти методы выявляют трещины, пропуски, несвариваемые зоны и пористость.
Ни один метод не заменит комплексного подхода. Комбинация визуального контроля и НК дает наиболее надежную картину состояния сварного соединения.
Опоры и конструкции поддержки: как не перегрузить систему
Опоры воспринимают вес трубопровода, теплоусадку и динамику. Правильный выбор типа опоры и её расположение критичны для предотвращения провисаний и разрушающих напряжений.
Основные типы опор: неподвижные (анкерные), скользящие, роликовые и упругие. Каждый тип решает свою задачу — ограничить перемещение, обеспечить смещение при тепловом расширении или гасить вибрацию.
Как рассчитать шаг опор
Расстояние между опорами зависит от диаметра трубы, её массы, характера наполнения и температуры рабочей среды. Для горячих трубопроводов шаг уменьшается, чтобы контролировать прогиб и изгибные напряжения.
Нередко стандарты и проектная документация содержат таблицы с рекомендованными расстояниями. Но в сложных случаях требуется расчет с учетом упругих свойств и возможных деформаций.
Диаметр трубы, мм
Рекомендуемый шаг опор, м (холодные)
Рекомендуемый шаг опор, м (горячие)
≤ 50
3–4
2–3
51–150
2–3
1,5–2,5
>150
1,5–2
1–1,5
Крепеж: болты, скобы и анкерные устройства
Крепежные элементы соединяют опоры с трубой и фундаментом. Это болты, хомуты, скобы и анкерные болты. Их выбор определяет надежность всего узла крепления.
Материал крепежа должен соответствовать среде эксплуатации. Для наружных и агрессивных условий применяют антикоррозионные покрытия или нержавеющие сталi. Важно учитывать предел текучести и возможность повторной затяжки после усадки.
Особенности монтажа и моментов затяжки
Неправильная затяжка болтов — частая причина аварий. Перетянутая шпилька вызывает локальные напряжения и деформацию фланцев; недотянутая позволяет возникать утечкам.
Используйте динамометрические ключи и следуйте рекомендациям по моментам затяжки. После первого нагрева системы контролируйте моменты повторно: металл садится, и крепеж может ослабнуть.
Антикоррозионная защита и изоляция
Любой наружный металл нуждается в защите. Покрытия, лакокрасочные материалы, катодная защита и изоляционные материалы — основные средства борьбы с коррозией.
Важно выбирать способы защиты в зависимости от среды: для агрессивных сред предпочтительна нержавеющая сталь или композитные покрытия. Не забывайте о стыках и сварных зонах — там защита должна быть восстановлена после операций.
Изоляция и тепловая компенсация
Изоляция нужна не только для сохранения теплового режима, но и для защиты персонала. Толщина и материал рассчитываются по теплотехническим требованиям и условиям эксплуатации.
Компенсаторы и гибкие участки помогают поглощать температурные деформации. Их отсутствие часто приводит к появлению трещин в сварных швах или к прогибам труб.
Планирование обслуживания и мониторинг
Регулярная инспекция — залог долгой службы. Контроль состояния опор, состояние болтовых соединений, наличие коррозии и целостность изоляции должны выполняться по графику.
Современные решения включают датчики натяжения болтов, мониторинг деформаций и системы предиктивного обслуживания. Они помогают выявлять проблемы до того, как они приведут к остановке или аварии.
Практический пример
Один из моих проектов — химический насосопровод длиной более 300 метров. Мы сначала увеличили шаг опор, чтобы снизить количество узлов, но после первого нагрева заметили прогиб в средней части. Переработали опорную схему, добавили скользящие опоры и компенсатор на участке — проблема исчезла.
Этот случай наглядно показал: экономия на проектировании опор часто обходится дороже, чем простое добавление пары качественных элементов поддержки на этапе строительства.
Стандарты, документация и повседневные практики
Соблюдение стандартов и проектных документов — не формальность. Они задают минимальные требования к материалам, сварке, контролю и монтажу. Отступление без инженерного обоснования недопустимо.
При подготовке чертежей учитывайте доступ для обслуживания, возможность замены секций и корректную маркировку узлов. Практичный проект упрощает жизнь монтажникам и сервисной службе.
Короткий чек-лист перед сдачей в эксплуатацию
Проверены сварные швы НК-методами и визуально
Опоры установлены по проекту, шагы соответствуют расчетам
Крепеж затянут с заданным моментом и промаркирован
Антикоррозионная защита нанесена полностью и проверена
Системы мониторинга и компенсаторы установлены и опробованы
Трубопровод — это живой организм инженерной системы: он требует внимания и продуманной архитектуры узлов. Хорошо подобранные сварные детали и опоры, а также грамотный крепеж не только продлевают срок службы, но и делают вашу систему безопаснее и проще в обслуживании.
Если подходить к проекту с умом, экономия на мелочах не превратится в крупные затраты в будущем. Мелкие решения сегодня определяют, как долго и безболезненно система будет работать завтра.
